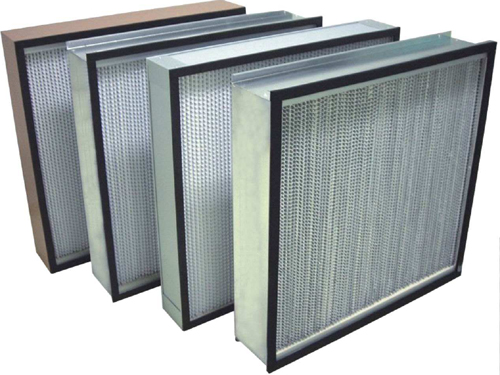

高效空氣過濾器尺寸與規格
| 外形尺寸mm | 過濾面積m2 | 額定風量m3/h | 各效率規格的初阻力pa | ||||
| 寬*高*深 | 標準型 | 高風量 | 標準型 | 高風量 | F8 | H10 | H13 |
| BGTH230 | 230*230*110 | 0.8 | 1.4 | 110 | 200 | <=85 | <=175 |
| BGTH320 | 320*320*220 | 4.1 | 5.3 | 350 | 450 | ||
| BGTH484/10 | 484*484*220 | 9.6 | 12.5 | 1000 | 1300 | ||
| BGTH484/15 | 4726*484*220 | 14.6 | 18.9 | 1500 | 2000 | ||
| BGTH484/20 | 968*484*220 | 19.5 | 25.3 | 2000 | 2600 | ||
| BGTH630/05 | 315*630*220 | 8.1 | 10.5 | 750 | 1000 | ||
| BGTH630/10 | 630*630*220 | 16.5 | 21.4 | 1500 | 2000 | ||
| BGTH630/15 | 945*630*220 | 24.9 | 32.4 | 2200 | 2900 | ||
| BGTH630/20 | 1260*630*220 | 33.4 | 43.3 | 3000 | 4000 | ||
| BGTH610/03 | 305*305*150 | 2.4 | 3.1 | 250 | 320 | ||
| BGTH610/05 | 305*610*150 | 5 | 6.4 | 500 | 650 | ||
| BGTH610/10 | 610*610*150 | 10.2 | 13.2 | 1000 | 1300 | ||
| BGTH610/15 | 915*610*150 | 15.4 | 19.9 | 1500 | 2000 | ||
| BGTH610/20 | 1220*610*150 | 20.6 | 26.6 | 2000 | 2600 | ||
| BGTH610/05X | 305*610*292 | 10.1 | 13.4 | 1000 | 1300 | ||
| BGTH610/10X | 610*610*292 | 20.9 | 27.3 | 2000 | 2700 | ||
高效空氣過濾器選用要點
1. 高效空氣過濾器選用的主要控制參數過濾效率、額定風量、額定風量下的初阻力、容塵量等。
2. 按GB/T6165-1985《高效空氣過濾器性能試驗方法 透過率和阻力》規定的方法檢驗，其透過率≤0.1%(即效率≥99.9%)或?qū)α健?.1μm微粒的計數透過率≤0.001%(即效率≥99.999%)的過濾器為高效空氣過濾器。
3. 高效空氣過濾器常用濾料有超細玻璃纖維等。
4. 空氣過濾器應符合防火要求，高效空氣過濾器按耐火程度分為三級:1級過濾器，過濾器全部材料都是不燃性的，不燃性材料應符合GB8624-2012 A級。2級過濾器，過濾器濾料應為符合GB8624-2012 A級的不燃性材料，分隔板、框架可用符合GB8624-2012 B2級的可燃性材料。3級過濾器，過濾器全部材料可用符合GB8624-2012 B3級
5 設計時，可按初阻力的二倍為終阻力，作為過濾器的計算阻力。
6 高效空氣過濾器初阻力不得超過產品樣本阻力的10%。
7 高效空氣過濾器不宜單獨使用，高效空氣過濾器宜設置在凈化空調系統的末端。
8 容塵量廠家應提供。高效過濾器出廠時應檢漏。其他要求根據用戶需求定。
9 在一般非平行流潔凈空調系統中多采用組合的過濾器風口。
